Простой Layer

Концепция

Класс Layer наследник класса Matrix, который является коллекцией Block с 3D регулярной сеточной структурой

Класс Layer убирает Block из Matrix которые имеют ненулевую кооридинату по X и Y осям и производит трансформации к оставшимся блокам Block соединяя их стороны.

Matrix

Отфильтрованная Matrix

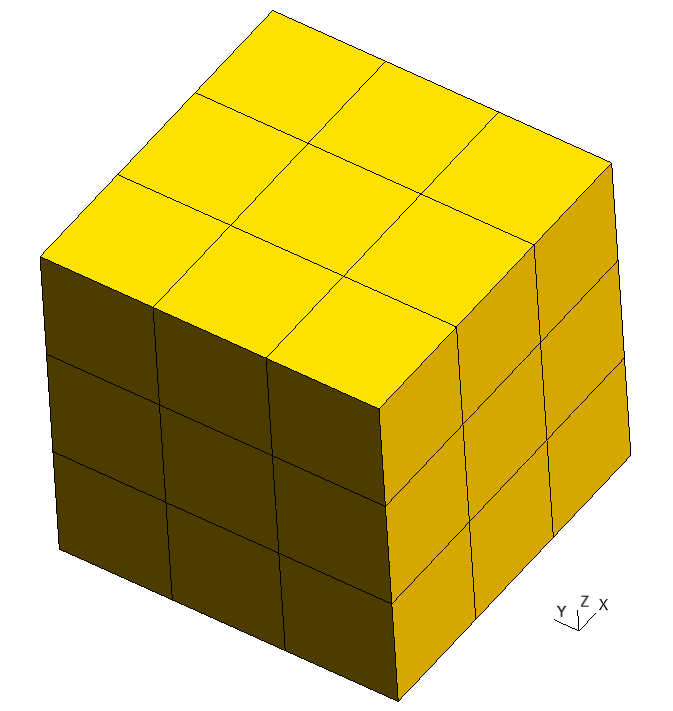

Layer

Мы можем поменять тип поверхностей по X и Y осям на криволинейный. Количество узлов по окружности определяется последним номером 0.5;;8 в первом радиальном layer:

metadata:
  run:
    factory: geo
    strategy:
      class: strategy.NoBoolean
data:
  class: block.Layer
  layer: [ [ 0.5;;8, 1.5;;2 ],
           [ 1;;2, 2;;2, 3;;2 ] ]
  "layer_curves": [ [ line, circle_arc ],
                    [ line, line, line ] ]
  items_do_structure_map: 1
  items_do_quadrate_map: 1

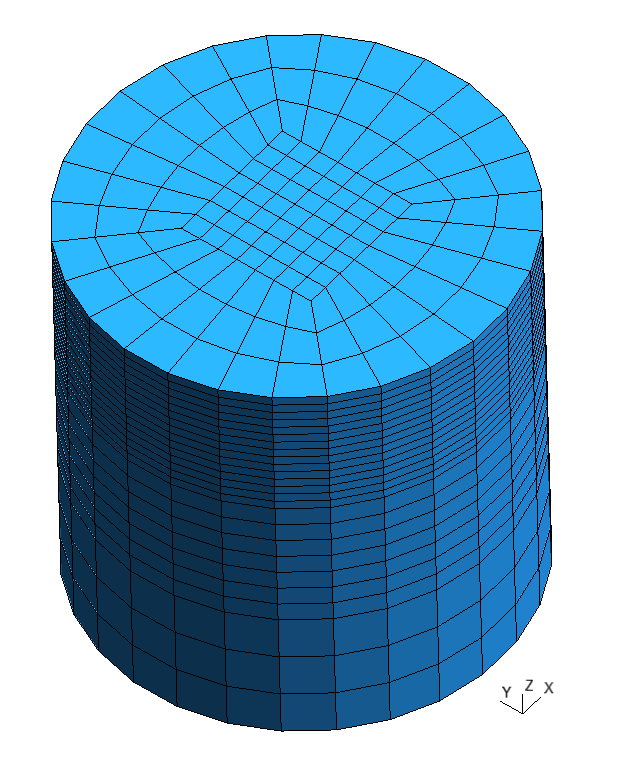

Криволинейный Layer

Также можно изменить количество узлов по радиальному/высотному слою, изменив последнее число подполей первого/второго layer

metadata:
  run:
    factory: geo
    strategy:
      class: strategy.NoBoolean
data:
  class: block.Layer
  layer: [ [ 0.5;;8, 1.5;;4 ],
           [ 1;;4, 2;;8, 3;;16 ] ]
  "layer_curves": [ [ line, circle_arc ],
                    [ line, line, line ] ]
  items_do_structure_map: 1
  items_do_quadrate_map: 1

Layer с разным количеством узлов по радиальным/высотным слоям

Количество слоев

Можно добавить радиальные слои, добавив дополнительные элементы в первое подполе layer:

metadata:
run:
  factory: geo
  strategy:
    class: strategy.NoBoolean
data:
class: block.Layer
layer: [ [ 0.5;;8, 1.5;;2, 2.5;;2, 4;;2, 5;;2 ],
         [ 1;;2, 2;;2, 3;;2 ] ]
"layer_curves": [ [ line, circle_arc, line, circle_arc, line ],
                  [ line, line, line ] ]
items_do_structure_map: 1
items_do_quadrate_map: 1

Несколько Слоев

Можно добавить уровни высоты, добавив дополнительные элементы во второе подполе layer:

metadata:
run:
  factory: geo
  strategy:
    class: strategy.NoBoolean
data:
class: block.Layer
layer: [ [ 0.5;;8, 1.5;;2, 2.5;;2, 4;;2, 5;;2 ],
         [ 1;;2, 2;;2, 3;;2, 6;;2, 10;;2 ] ]
"layer_curves": [ [ line, circle_arc, line, circle_arc, line ],
                  [ line, line, line, line, line ] ]
items_do_structure_map: 1
items_do_quadrate_map: 1

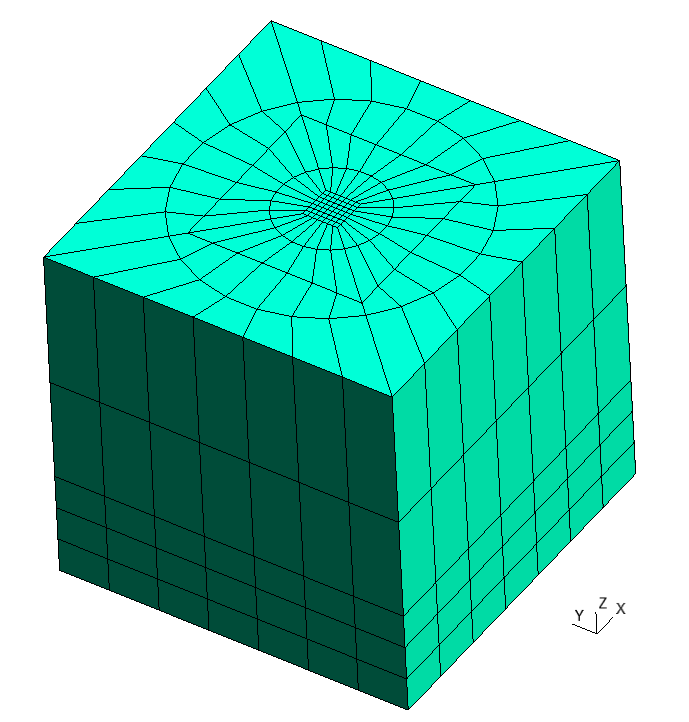

Layer с несколькими высотами

Зоны

Для указания зон необходимо добавить поля items_zones и items_zones_map. Где items_zones - это список пар имен объемов и шести поверхностей, например. [ Volume, [ NX, X, NY, Y, NZ, Z ] ]:

1. Volume - имя объема

2. [ NX, X, NY, Y, NZ, Z ] - имена поверхностей:

   • NX - поверхность, направленная в направлении, противоположном оси X

   • X - поверхность, направленная в направлении оси X

   • NY - поверхность, направленная в направлении, противоположном оси Y

   • Y - поверхность, направленная в направлении оси Y

   • NZ - поверхность, направленная в направлении, противоположном оси Z.

   • Z - поверхность, направленная в направлении оси Z

items_zones_map (и все поля, которые заканчиваются на _map) представляет собой массив адресации между элементами (блоками в слое) и соответствующим индексом в некотором списке со свойствами (например, items_zones) и имеет вид кол-во-высотных на кол-во-радиальных слоев.

Если вы хотите присвоить имена зон с индексом 1 из items_zones ([ B, [ NX_B, X_B, NY_B, Y_B, NZ_B, Z_B ] ]) до 3-го слоя высоты и 5-го радиального слой можно установить 1 в items_zones_map в [3, 5] месте.

В этом примере мы задаем:

1. 0 индекс items_zones к среднему (3-му) слою высоты по всем радиальным слоям, кроме последнего (5-го);

2. 1 индекс items_zones во 2-й и 4-й слой высоты по всем радиальным слоям, а также последний (5-й) радиальный слой в среднем (3-м) слое высоты;

3. 2 индекс items_zones к нижнему (1-му) и верхнему (5-му) слою высоты по всем радиальным слоям.

metadata:
  run:
    factory: geo
    strategy:
      class: strategy.NoBoolean
data:
  class: block.Layer
  layer: [ [ 0.5;;8, 1.5;;2, 2.5;;2, 4;;2, 5;;2 ],
           [ 1;;2, 2;;2, 3;;2, 6;;2, 10;;2 ] ]
  "layer_curves": [ [ line, circle_arc, line, circle_arc, line ],
                    [ line, line, line, line, line ] ]
  items_do_structure_map: 1
  items_do_quadrate_map: 1
  items_zone: [
    [ Red, [ NX, X, NY, Y, NZ, Z ] ],
    [ Green, [ NX, X, NY, Y, NZ, Z ] ],
    [ Blue, [ NX, X, NY, Y, NZ, Z ] ]
  ]
  items_zone_map: [
    [ 2, 2, 2, 2, 2],
    [ 1, 1, 1, 1, 1],
    [ 0, 0, 0, 0, 1],
    [ 1, 1, 1, 1, 1],
    [ 2, 2, 2, 2, 2]
  ]

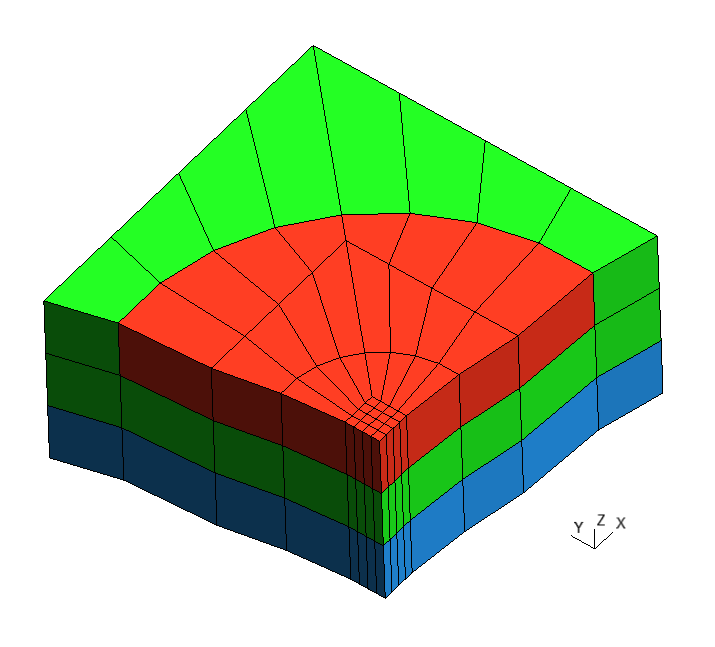

Разрез по осям X и Y слоя с зонами: красная - 0, зеленая - 1, синяя - 2

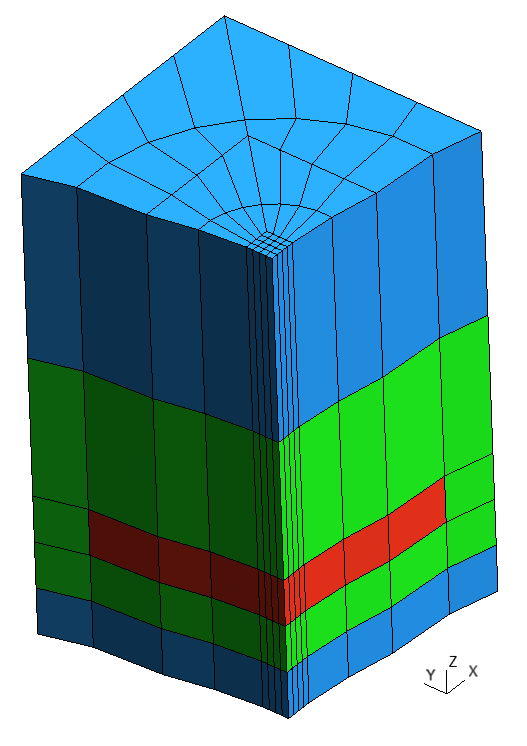

Разрез по осям X, Y и Z слоя с зонами: красная - 0, зеленая - 1, синяя - 2
